1、怎樣辨別營道中的流體流向

正確安裝好傳感器和接線后，瞬時流量顯示數值為正值則說明流體的方向是正向的，即從上游探頭流向下游探頭。如果瞬時流量顯示為負值則說明流量是反方向的。

2、怎樣使用零點切除避免無效累積

窗口41中的數據稱為低流速切除值，系統把流速絕對值低于此值的流量視為“0”對待。這樣可設置此參數，避免真實流量為“0”時，流量計產生的測量誤差進行虛假的累積。一般情況下，設置此參數為0.03m/s。當流速大于低流速切除值后，低流速切除值和測量結果無關，絕不影響測量結果。

3、怎樣設置零點

當管道中充滿靜止的水而流量計顯示的瞬時流量不為零時，使用M42菜單進行調零，清零過程中不要進行任何操作。調零后要用M.2菜單存儲零點。

4、怎樣修改儀表系數(標尺因子)進行標定校正

當流量計運行時間過長，可能會導致流量計產生誤差，這時我們的一通過修改系數(標尺因子)來進行修正，在M45窗口真實值和實測值的比值即可。儀表系數必須根據實際標定結果輸入。

5、怎樣使用4~20mA電流環輸出

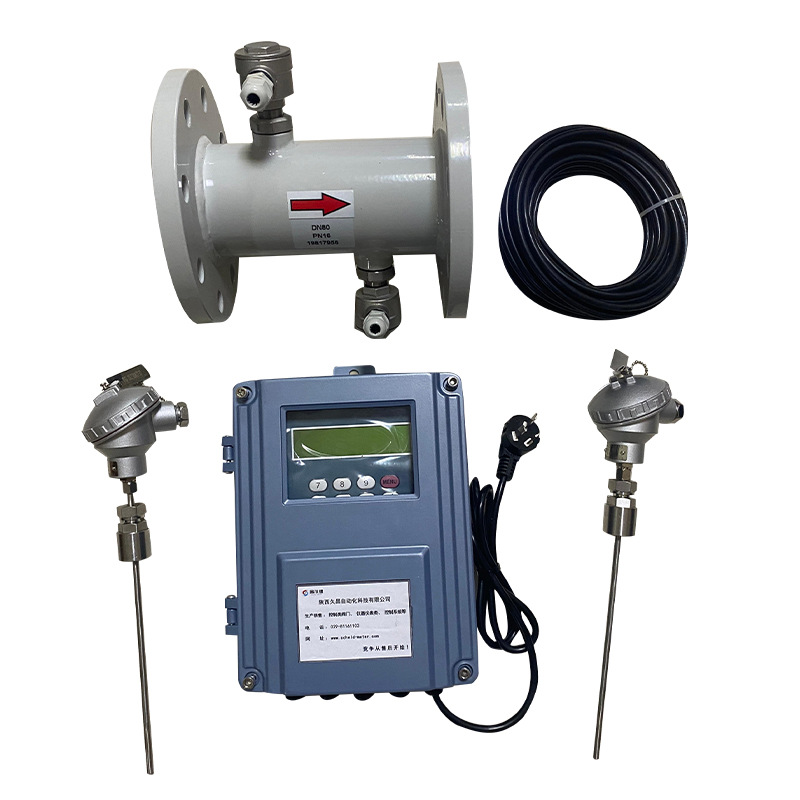

超聲波流量計/熱量表帶一路電流環輸出精度優于0.1%,并可設置為4~20mA和0~20mA等多種輸出模式，使用窗□M55進行選擇。

在窗口M56中輸入4mA代表的流量值，在窗□M57中輸入20mA代表的流量值。如考慮流量方向，可選擇使用0~4~20mA輸出方式，當流量方向?yàn)樨?fù)時，輸出電流為0~4mA范圍內，當流量方向?yàn)檎龝r(shí)，輸出電流在4~20mA范圍內，輸出方式在窗□M55中選擇，使用窗□M58可以使得電流環強制輸出一個值用來驗證其是否準確。接線圖詳見4頁“主機的安裝及接線圖”。

6、怎樣輸出累積脈沖

超聲波流量計/熱量表系列超聲波流量計/熱量表每流過一個單位流量，可以產生一個累積脈沖。

累積脈沖只能通過硬件OCT或繼電器輸出。因此還必須對硬件OCT或繼電器實行相應的設置(見窗□M78、M79)。

例如欲使用繼電器輸出正向累積脈沖，每一脈沖代表0.1m2的流量，可進行下列設置：

①在窗□M32中選擇累積流量單位：“立方米(m3)”;

②在窗□M33中選擇倍乘因子：“2.×0.1”;

③在窗□M79中選擇：“9.正累積脈沖輸出”。

注意：累積脈沖大小要選擇合適，如果過大，輸出周期太長；如果過小，繼電器動作會太頻繁，影響其使用壽命，并且太快時，會產生丟失脈沖的錯誤。建議使用速率1~60脈沖/分鐘。

7怎樣使用OCT輸出

超聲波流量計/熱量表的OCT輸出是電氣隔離的集電極開路輸出，可工作在DC60V100mA。通過設置M78可以設置其開啟的條件。接線圖詳見4頁“主機的安裝及接線圖”。

8、怎樣使用繼電器輸出

超聲波流量計/熱量表的繼電器輸出可以工作在AC125V/DC28V1A,通過設置M78可以設置其開啟的條件。接線圖詳見4頁“主機的安裝及接線圖”。

9、怎樣使用定量(批量)控制器

流量計/熱量表內置批量控制器，可對流量進行定量控制。使用鍵盤或模擬輸入信號的上升沿或下降沿作為輸入進行控制，輸出可使用OCT或繼電器。使用模擬輸入作為控制信號時，在模擬輸入端輸入大于2 mA的電流信號表示“1”狀態，0mA電流表示“0”狀態。

使用窗□M80選擇控制輸入信號，使用窗□M78(OCT輸出)或M79(繼電器輸出),選擇第8項“作為定量器輸出”,則會在OCT或繼電器輸出上產生輸出信號。

定量值在窗□M81中輸入。輸入定量值后，即啟動批量控制器。

校準結果暫時存放在主機自帶的掉電保護的RAM中。需要使用M26菜單的“1”選項可以儲存在內部FLASH中，達到永久記憶的目的。如此操作后即使備用電池移去也不會丟失校準結果。

10、怎樣輸入線性度折線輸入數據

超聲波流量計/熱量表能夠?qū)崿F(xiàn)流量非線性多點線性化修正，可以實現多達11段折線修正。出廠時該功能是關閉的，進入菜單M48可以使用該功能，密碼為：1111。

為了對超出流量范圍之外的流量也進行修正，而不產生修正系數的突變現象，我們?cè)谝呀?jīng)測得的系數的流量點的基礎上，增加兩個流量點0m2/h和100000m2/h,0 m2/h的系數用我們測得的最小流量點的系數，100000m2/h 用我們測得的最大的流量點的系數，然后按流量點從小到大順序輸入到M48 當中。
